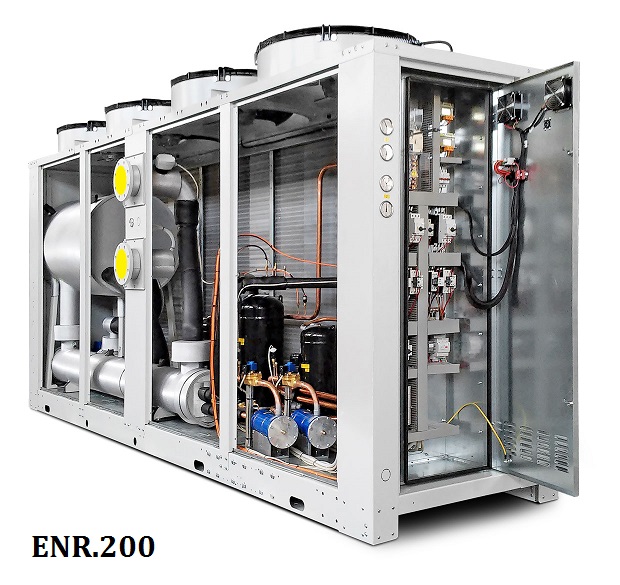

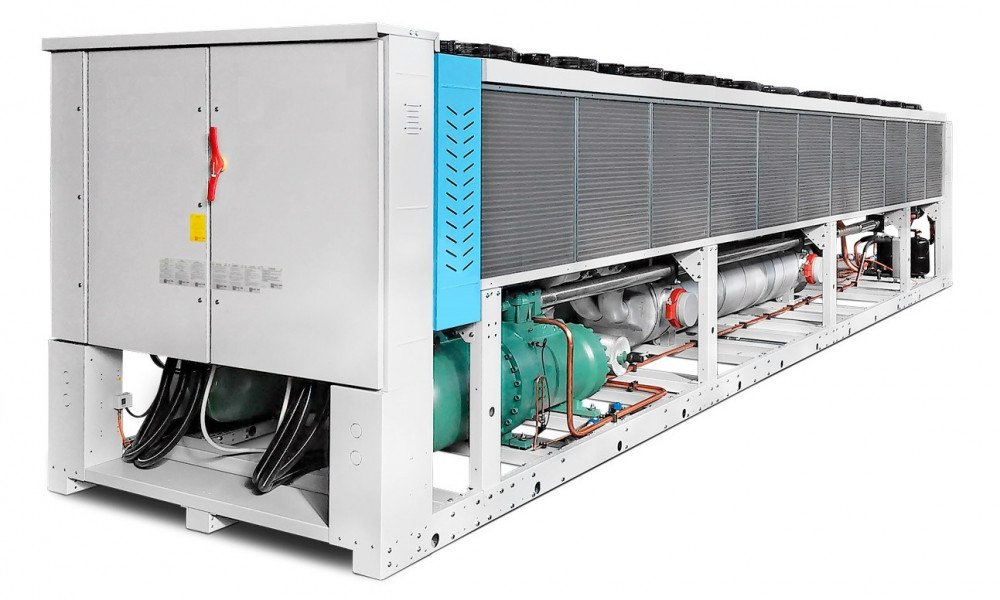

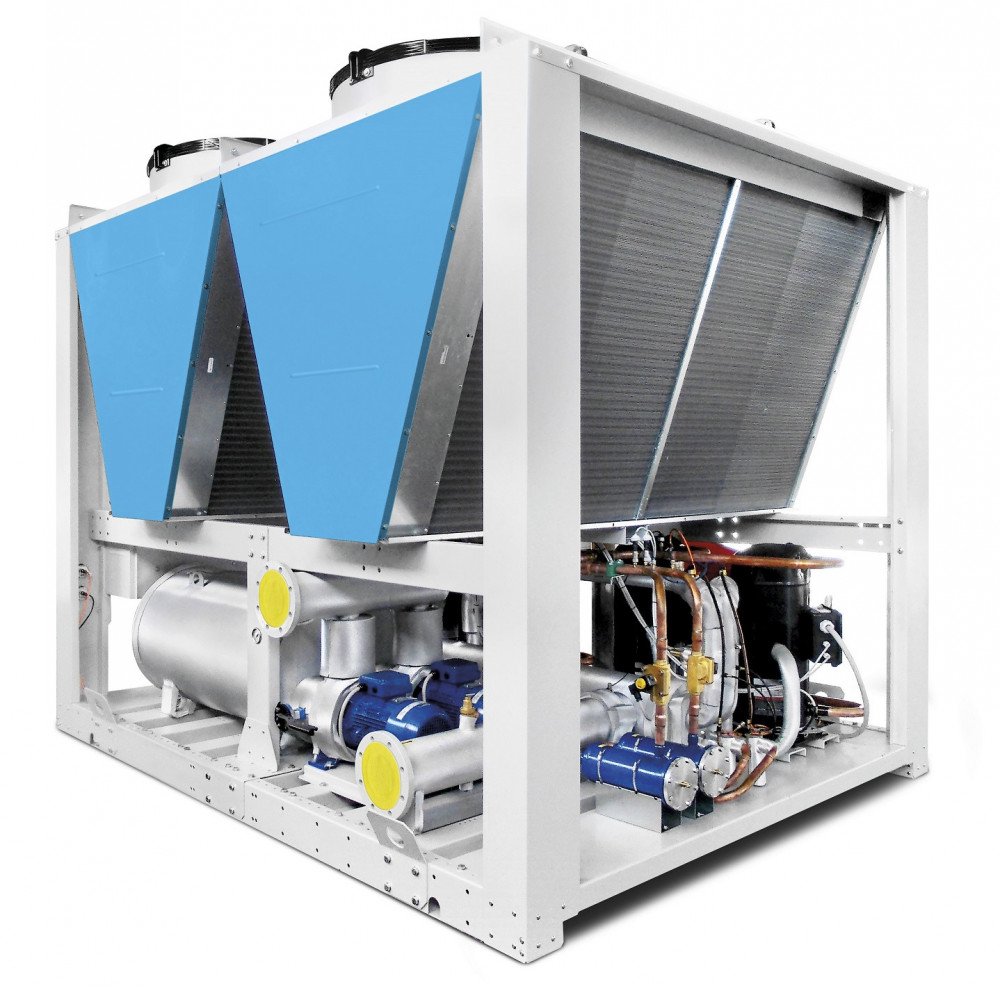

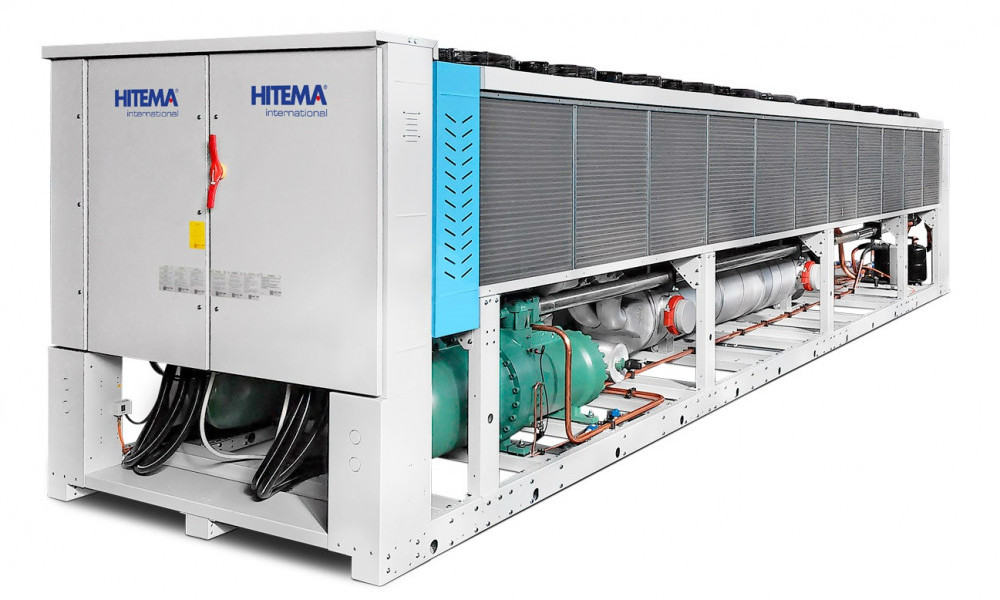

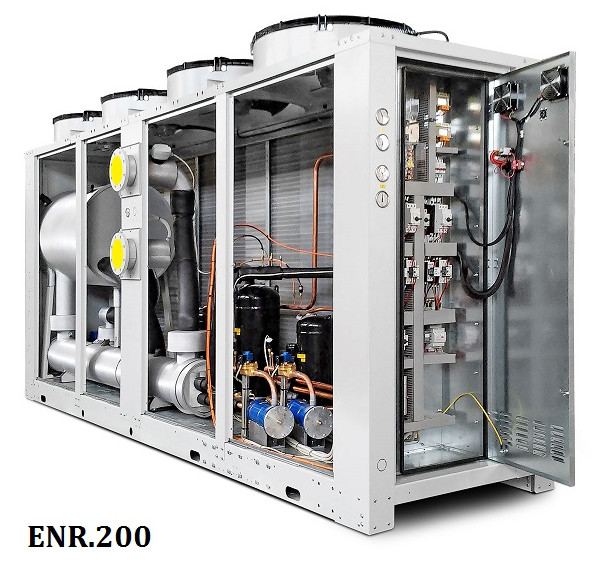

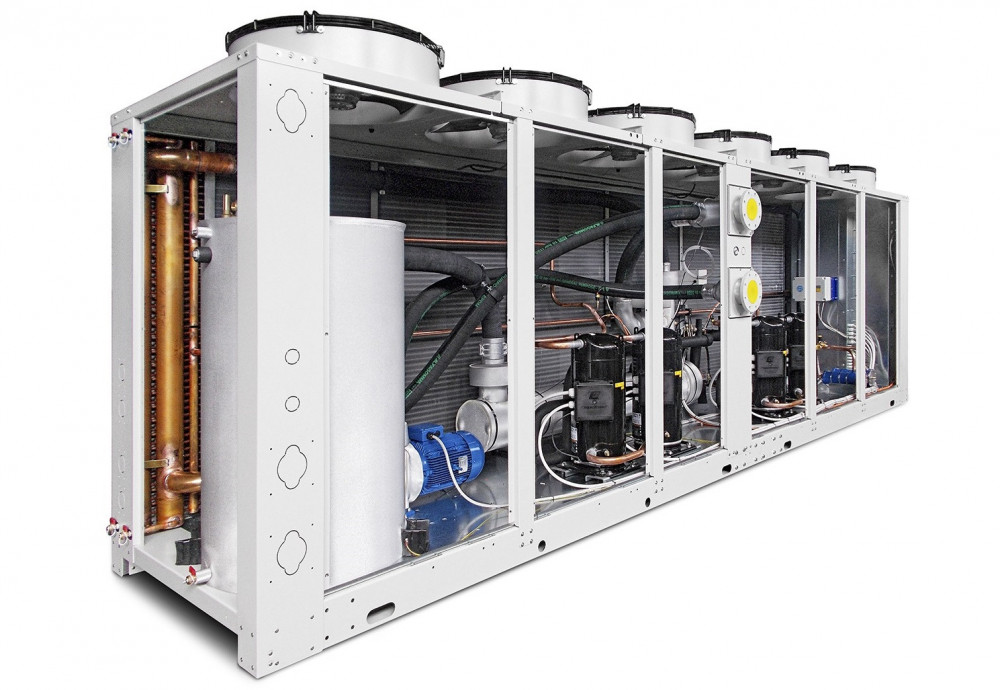

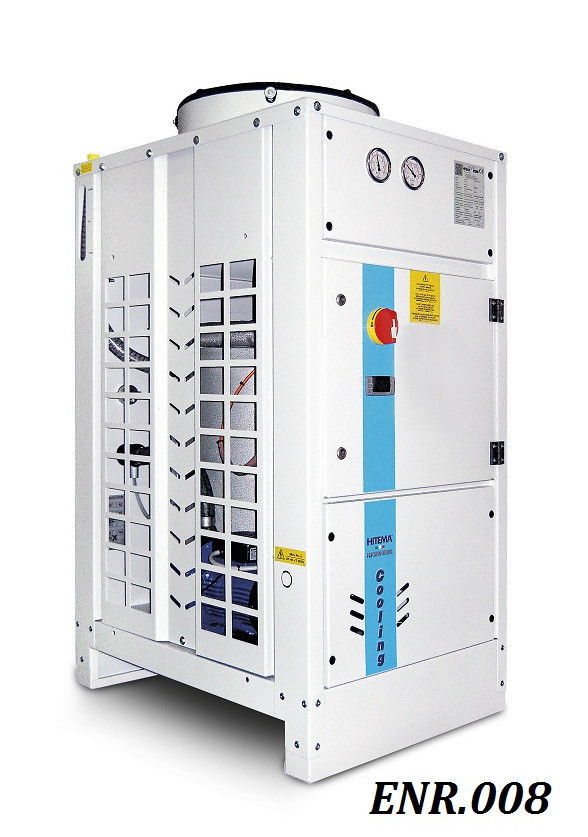

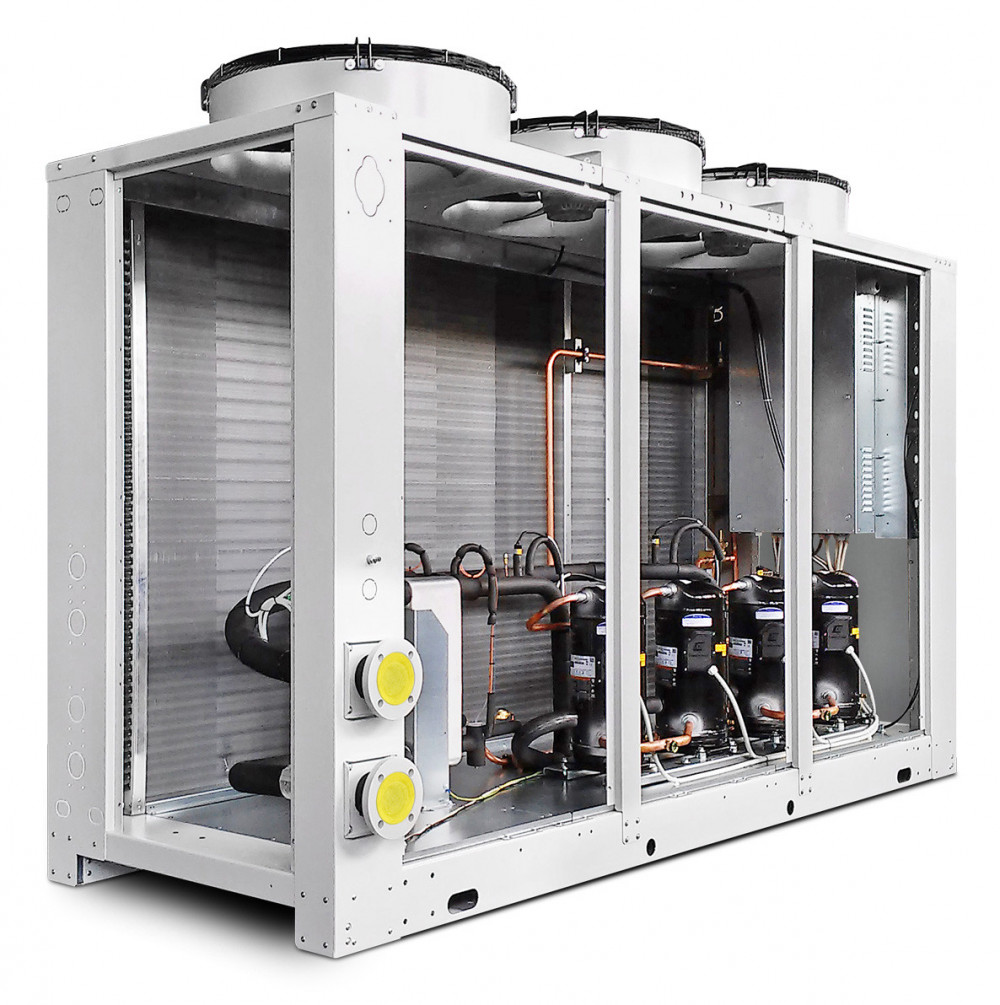

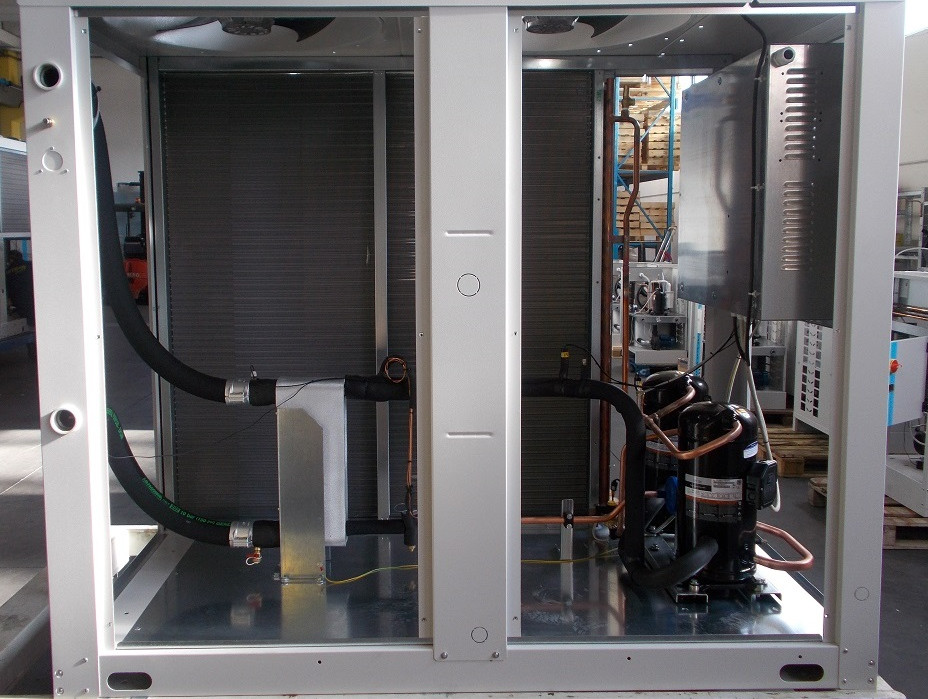

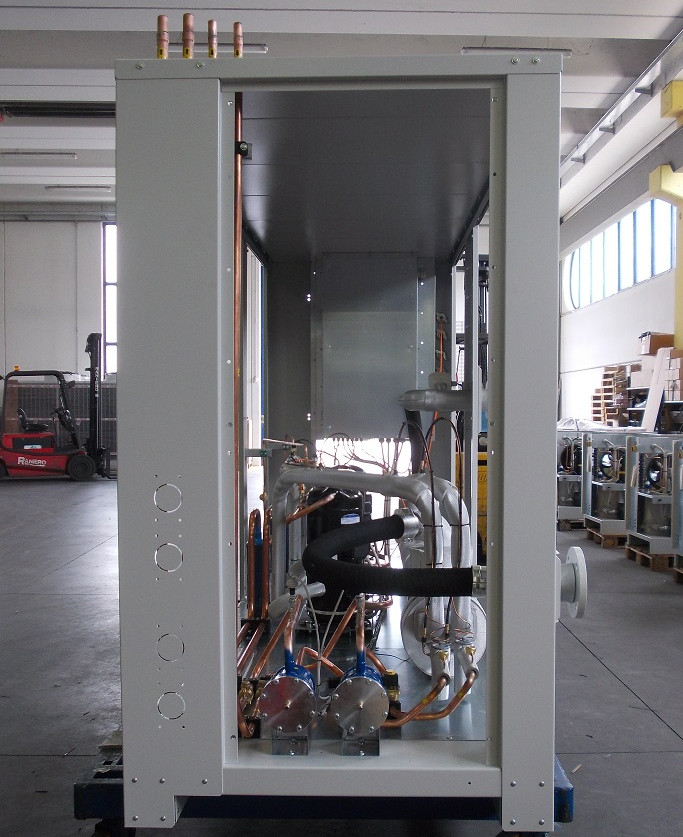

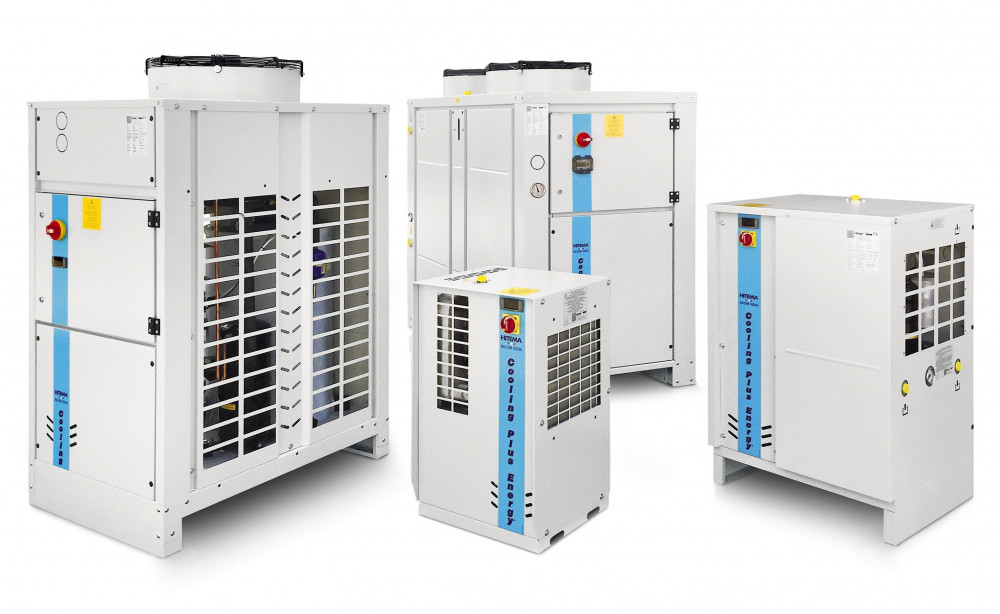

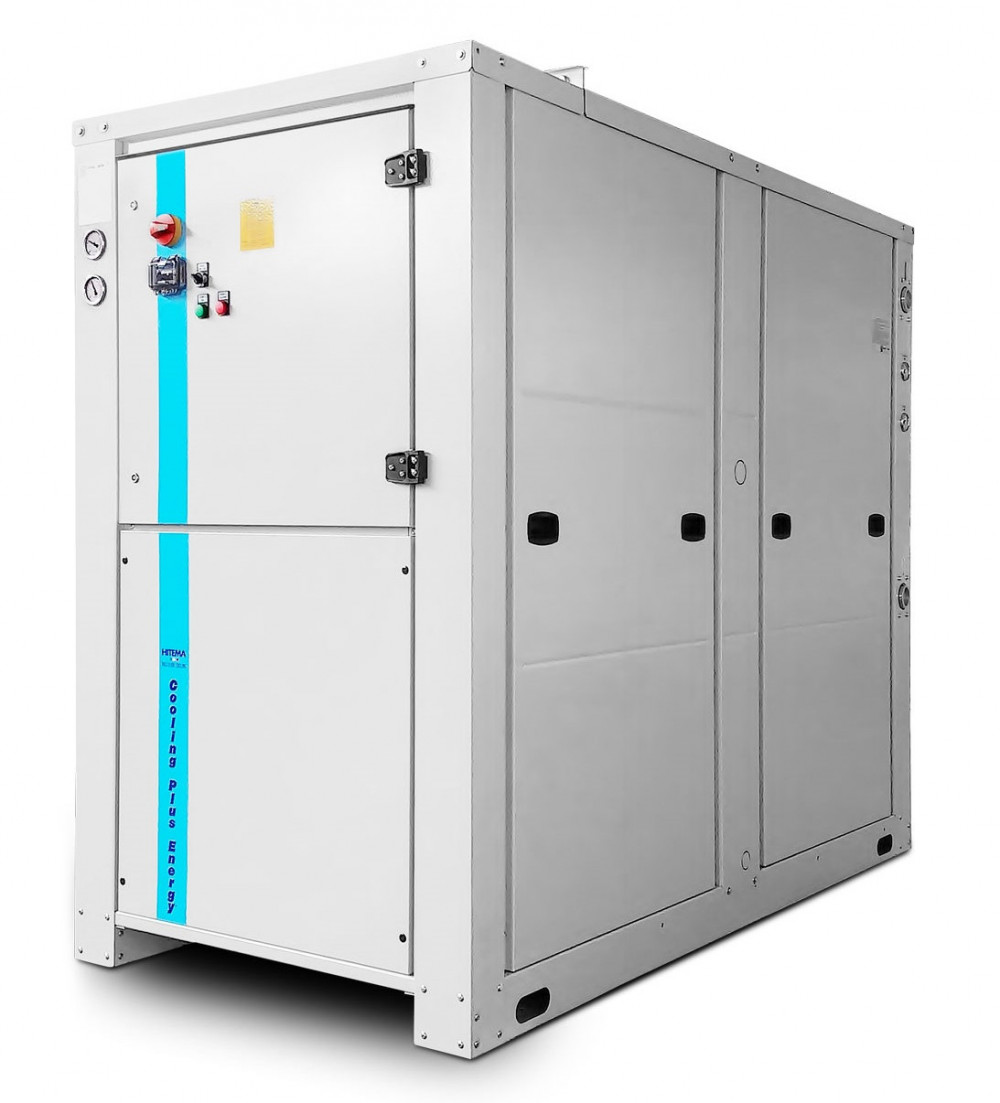

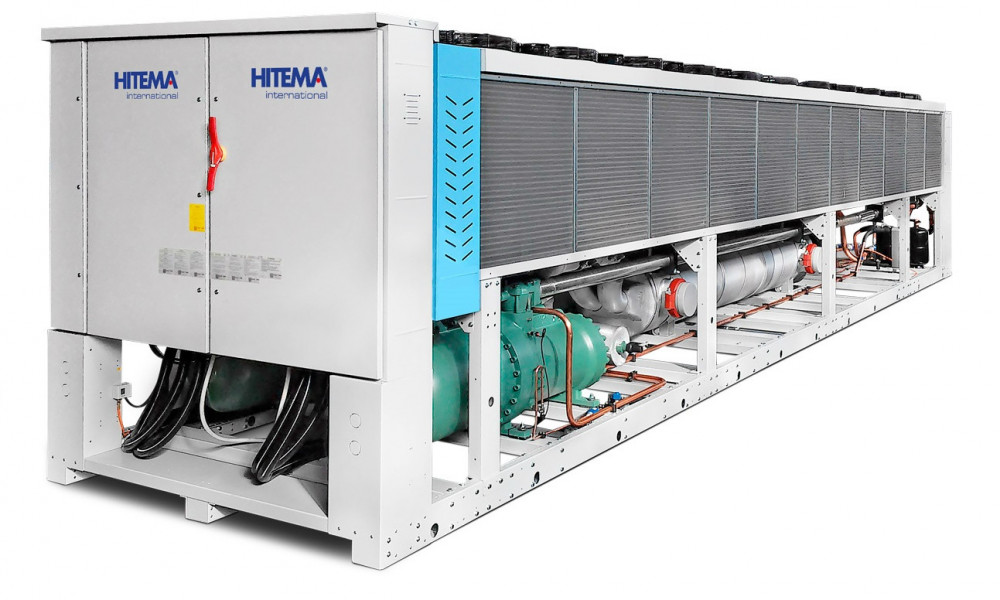

Чиллер на спиральных компрессорах средней мощности

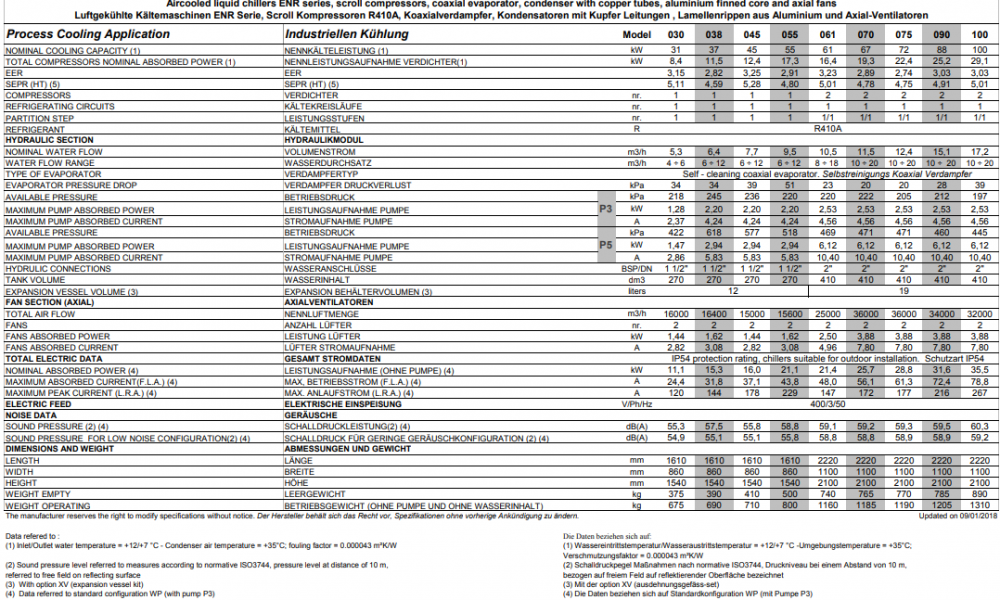

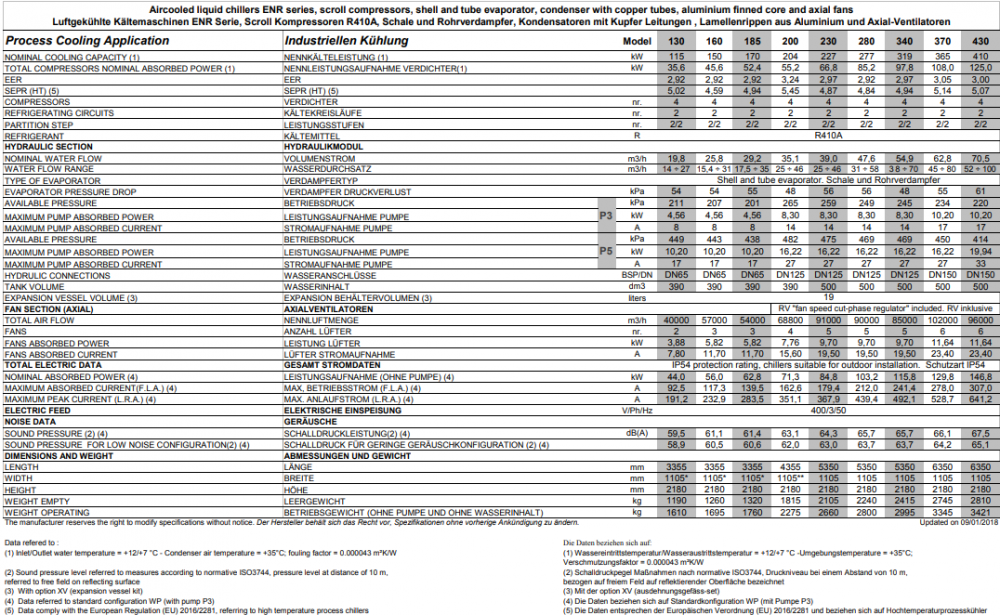

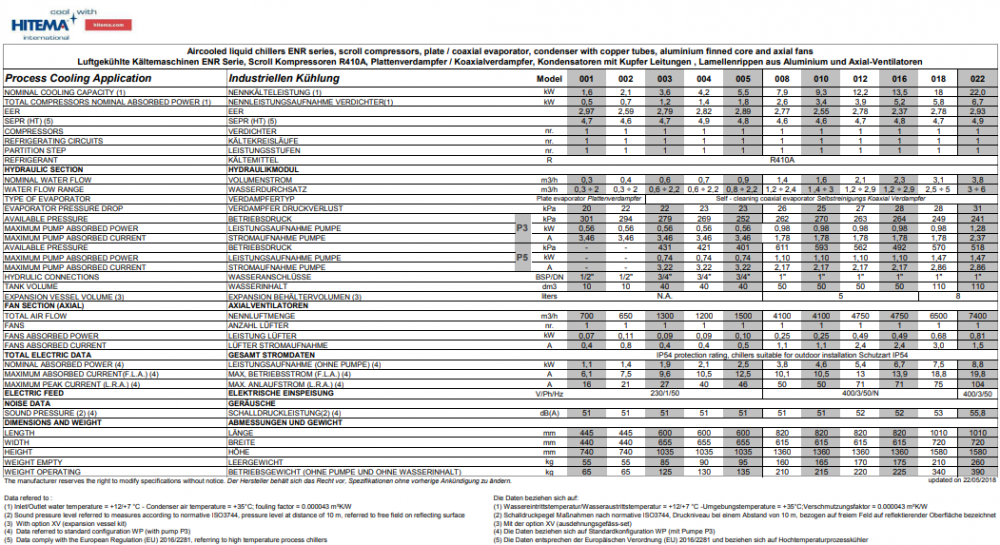

Описание серии: воздушное охлаждение конденсатора, на спиральных компрессорах, пластинчатый / коаксиальный / кожухотрубный испаритель, медный конденсатор с алюминиевым оребрением, осевые вентиляторы.
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
RAL7035 - стандартный цвет RAL7035
GALV - гальванизированная и окрашенная основная рама и панели.
B1 - датчик температуры воды на входе испарителя (рабочий)
B2 - датчик температуры воды на выходе испарителя (актизаморозка)
FL - реле протока применяется для отключения блока при обнаружении недостаточного потока воды
WP - один насос с номинальным давлением в 3 бара
MW - манометр для измерения давления воды
CX - коаксиальный испаритель, установленный внутри бака (внешняя трубка из углеродистойной стали,внутренние трубки из меди).Если бак изготовлен из нержавеющей стали, то Наружная труба из нержавеющей стали AISI 304, а внутренние трубки из меди
SFA - вентиль ручного отвода воздуха
CST - резервуар из углеродной стали для хранения воды. В случае с коаксильными испарителями, испаритель помещается во внутрь бака
RM - ручное заполнение
VSC - кран для слива воды
WC2 - резьбовое соединение
FLT - фильт -осушитель
HP - манометры высокого давления с автоматическим перезапуском
HPG - датчик высокого давления
LIQ - смотровое стекло
LP - манометры низкого давления с автоматическим перезапуском
LPG - датчик низкого давления
SCROLL - спиральный компрессор
OIL - смотровое стекло контроля уравня масла
RC - нагреватель картера для каждого компрессора
SCE - воздушный теплообменник (конденсатор)
SCR - заправочный клапан
VSAP - предохранительный клапан высокого давления
Y4, Y8 - соленоидный клапан на жидкостной линии
mC2SE - Контроллер μchiller 2SE (24V)
SN - электропитание 400V/3ph/50Hz, без нейтрали
AC - осевые вентиляторы
P_RAT - защита IP54

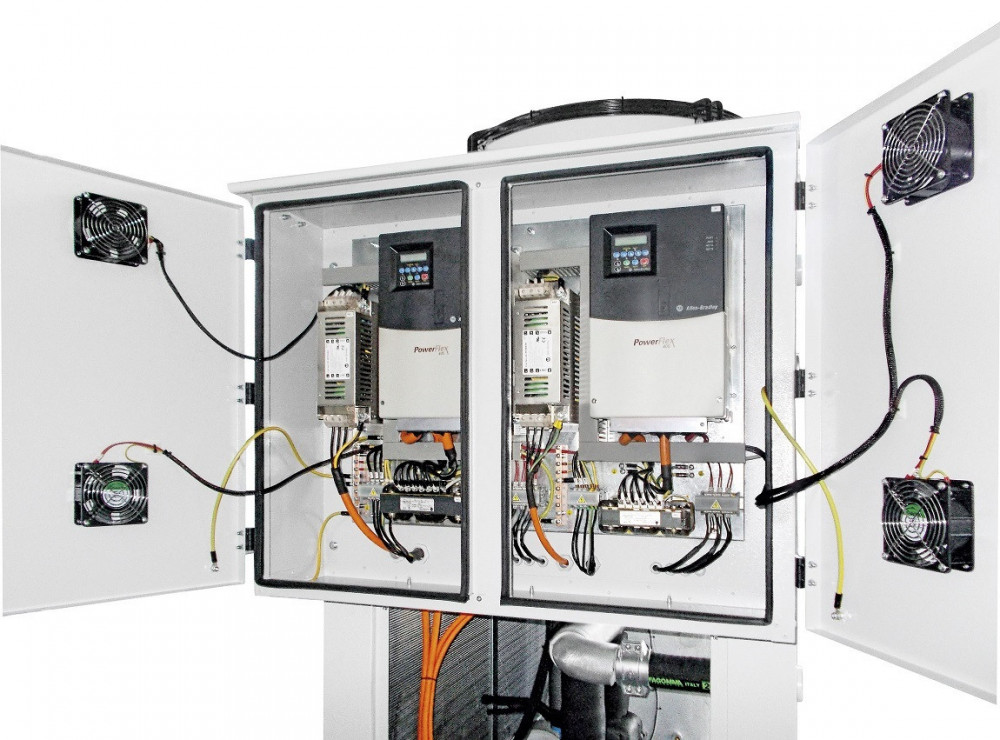

QE - один электрошкаф, один регулятор, один блок питания. Стандартная конфигурация
Q0 - главный выключатель чиллера
G_ALL - свободный контакт для основного аварийного сигнала
REM_ON-OFF - свободный контакт для удаленного вкл/выкл
NCC2 - упаковка пленкой с защитой углов картоном и с деревянным поддоном
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:
ATV - резиновые антивибрационные опоры для снижения вибрации, передаваемой на землю
CC - теплообменник с медными ребрами и медными трубами и крепёж из нержавеющей стали. Рекомендуется для установки в условиях повышенной коррозии
CF - алюминиевый фильтр для защиты ребристого теплообменника от пыли и от мягкого механического воздействия. Установлен в качестве альтернативы для защиты катушки
CV - теплообменник с эпоксидным покрытием и крепёж из нержавеющей стали. Рекомендуется для установки в зонах со средней степенью загрязнения
IFG - внутренняя решетка на вентиляторе для защиты персонала во время профилактического осмотра
LNJ - низкошумная версия, включает в себя кожух компрессора и регулятор скорости вращения вентиляторами
PAN - панель для разделения холодильной и электрической части от гидравлики и конденсора. Это разделение позволяет легко проводить калибровку и техническое обслуживание
WHE - колеса для обеспечения передвижения охладителя. (2 закрепленных и 2 вращающихся,оснощенные тормозами)
BPA - байпас. Внешний байпас устаналиваются для моделей с 003 по 100, внутренние устанавливаются для моделей с 130 по 185
CWC - замкнутый контур циркуляции воды, который включает в себя предохранитель клапан для сброса воздуха (3 бар) и ручной воздушный клапан
XV - расширительный бак, система автоматического наполнения и автоматического сброса воздуха
PH - один насос с номинальным давлением в 5 бар
RAGE - подогрев испарителя (для испарителей с кожухотрубных и пластинчатых)
RAGT - встроенный нагреватель для бака
ST - испаритель с кожухом и трубками (Кожух из углеродной стали, трубки из меди)
SST - резервуар для хранения воды из нержавеющей стали AISI 304. В случае с коаксильными испарителями, испаритель помещается во внутрь бака
VTP - перекрывающий вентиль на всасывании насоса для упрощенного обслуживание насоса. Функция доступна с насосами WP или РН. По желанию не включается в NT
CSV - перекрывающий вентиль на линии всасывания насоса и выпуска для упрощения тенического обслуживания
DRV - двойной предохранительный клапан (высокого и низкого давления) с устройством переключения
ETS - электронный расширительный клапан
DC - двойной контур хладагента, для более высокой надежности работы чиллера. Опционально доступны
только для чиллеров, в стандартной комплектации которые имееют два компрессора в одном контуре хладагента
PDS - частичная рекуперация тепла конденсатора, 25% сокращения тепла от воды при температуре 40оC/45оC при стандартных условиях работы
PMC - перепускной газовый клапан (запорный вентиль и электромагнитный клапан),
позволяющийоСуществлять точный контроль температуры воды на выходе (+/-1К)
EB - подогреватель электрического шкафа. Рекомендуется использовать, если чиллер должен работать при температуре окружающей среды ниже -20оС
EV - вентиляция электрического шкафа. Рекомендуется использовать если чиллер должен работать при температуре окружающей среды ниже -40оС
SF - плавный пуск: электронное устройство для управления пусковым током. Это позволяет снизить пусковой ток при включении эл. двигателя, чтобы уменьшить механический износ двигателя и создать благоприятные условия электрической системы
IRPH - инвертерное управление насосом (в сочетании с РН). КонтрольоСнован на постоянном давлении. Работа насоса допускается диапазоне от 30гц до 50Гц
ECH - аксиальные вентиляторы высоконапорные (около 150 Па)
RV - электронная регулировка скорости вращения вентиляторами в зависимости от давления конденсации. Скорость вращения вентиляторов может быть снижена до 30% от максимальной скорости. Использование данного устройства является обязательным только в том случае, если устройство работает с низкой температуры воды на выходе и в случае когда охладитель работает при низкой температуре окружающей среды. Максимальная рабочая температура для этого устройства 45оC. Удостоверьтесь в совместимости с опцией RV: перепады напряжения электропитания чиллера должны быть ниже, чем указанно в стандарте EN 61800-3
OFC - сигнал включения/выключения компрессоров (сухой контакт), срабатывают удаленно
PD - прозрачная крышка для защиты дисплея. Рекомендуется при эксплуатации чиллера на открытом воздухе
HRM - счетчик отработанного времени. Функция в чиллере, которая учитывает часы работы компрессоров, насосов (если имеются) и вентиляторов
RS485 - последовательная карта для RS485 MODBUS, используется для подключения контроллера к диспетчерской сети через стандартный последовательный интерфейс RS485
RVG - фазовый монитор для защиты оборудования от перепадов напряжением и неправильной последовательности чередования фаз
VAL - звуковой и зрительный сигнал тревоги, установленный на верхней части чиллера. Предпринимаются меры автоматически, в случае общей тревоги
WCR - деревянный ящик ISPM15. Рекомендуется для перевозки сборных грузов в качестве альтернативы WCA
iCHILL - панель управления (24 v) от Dixell
